SST 시리즈 경사계
SST400 고성능 경사계
SST00 고정밀 경사계 모델 입니다.
| 모델명 | SST400 |
|---|---|
| 브랜드 | Shanghai ZOZO Intellisense |
| 제조사 | Shanghai ZOZO Intellisense |
| 영문명 | SST400 High-Precision Inclinometer |
| 분류 | 틸트센서/경사계 > SST 시리즈 경사계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SST400 고정밀 디지털 경사계
지능형 경사 측정 · SST410 ~ SST460 · Vigor Technology
SST400은 기존 기술을 기반으로 성능과 기능을 한층 향상시킨 지능형 경사 측정 제품입니다.
소재 선정, 열처리, 유한요소해석(FEA), 모달해석 등 EDA·CAE 기반의 정밀 시뮬레이션과 엄격한 검증 과정을 거쳐 제작됩니다.
Vigor社 고유의 자동 보정 기술을 적용하여 온도드리프트·비직선성·횡감도 오차·직교오차 등을 보정하며, 다양한 각속도·각가속도 충격 조건에서의 수명시험과 장시간 온도사이클 시험까지 수행하여 신뢰성을 확보했습니다.
내장된 MEMS 가속도계와 자체 진동억제 기술을 결합하여, 현장 조건에 따라 진동억제 능력을 온라인으로 조정할 수 있습니다.
측정범위±5° ~ ±30°
정밀도±20"
해상도2"
보호등급IP67
주요 특징
- 연속 출력 / 명령 출력 방식 선택 가능
- 보드레이트 및 출력 갱신주기(Refresh Rate) 조정 가능
- 현장 환경에 맞춘 필터 파라미터 설정 가능
- ±5° ~ ±30° 측정범위에서 최대 ±20" 정확도, 옵션으로 ±5"까지 지원
- 횡감도 ≤ ±0.2 %FS
- 오프셋 반복성 ±9"
- 약 50종의 국내외 산업·군사 표준 준거, 군용 사양(Military Class) 제품 제공 가능
사양 (Specifications)
사양
| Measurement range | ±5° / ±10° / ±15° / ±30° |
|---|---|
| Accuracy (@25℃) | ±20" (optional max ±5") |
| Repeatability | ±9" |
| Resolution | 2" |
| Offset | ±0.004° |
| Response time | 0.3 s |
| Offset temperature drift coefficient | ≤ 0.0006°/℃ @ -20 ~ 65℃ |
| Sensitivity temperature drift coefficient | ≤ 0.005%/℃ @ -20 ~ 65℃ |
| Temperature sensor | Range: -50 ~ 125℃, Accuracy: ±1℃ |
| Measurement axis | 1 axis or 2 axis |
| Cross-axis sensitivity | ±0.2%FS |
| Output type | RS232 (optional RS422, RS485, CAN2.0, CANopen, Ethernet), 0 ~ 5 VDC, 4 ~ 20 mA |
| RS232 data format | 115200 bps (adjustable), 8 data bits, 1 start bit, 1 stop bit, none parity |
| Cold start warming time | 60 s |
| Refresh rate | 5 Hz (optional 10 Hz or 20 Hz) |
| Response frequency | 3 Hz @ -3 dB |
| Power supply | 9 ~ 36 VDC |
| Current consumption | ≤ 100 mA |
| Power dissipation | Supply current ≤ 50 mA, power dissipation ≤ 1.5 W (25℃ & 24VDC) |
| Output impedance | Voltage output: 100 Ω, sink/leakage current about 10 mA Current output: 50 MΩ, load < 600 Ω |
| Power supply rejection ratio | > 85 dB |
| Operation temperature | -40 ~ 85℃ |
| Storage temperature | -60 ~ 100℃ |
| EMC | According to EN61000 and GBT17626 |
| Insulation resistance | 100 MΩ |
| MTBF | ≥ 25000 h/time |
| Shock | 100 g @ 11 ms, three-axis, half-sine |
| Vibration | 8 grms, 20 ~ 2000 Hz |
| Protection | IP67 |
| Housing | 6061-T6 aluminum alloy |
| Cable | 7-wire shielded cable with tensile reinforcement |
| Connecting | Binder712 connector (optional pigtail connector) |
| Weight | ≤ 500 g (without connector and cable) |
Binder712 결선
| Pin | Wire | 4~20mA | 0~5VDC | RS232 | RS485 | RS422 | CAN |
|---|---|---|---|---|---|---|---|
| 1 | Red | Power + | Power + | Power + | Power + | Power + | Power + |
| 2 | Black | Power - | Power - | Power - | Power - | Power - | Power - |
| 3 | Green | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND |
| 4 | Yellow | Ioutx | Voutx | NC | NC | RS422-RXD+ | CAN-H |
| 5 | White | Iouty | Vouty | NC | NC | RS422-RXD- | CAN-L |
| 6 | Blue | NC | NC | RS232-TXD | RS485-A | RS422-TXD+ | NC |
| 7 | Brown | NC | NC | RS232-RXD | RS485-B | RS422-TXD- | NC |
모델 (주문옵션)
| Model | Axis | Output type |
|---|---|---|
| SST410 | 1 | 4 ~ 20 mA |
| SST420 | 2 | 4 ~ 20 mA |
| SST430 | 1 | 0 ~ 5 VDC |
| SST440 | 2 | 0 ~ 5 VDC |
| SST450 | 1 | RS232 (optional RS485, RS422, CAN2.0, CANopen, Ethernet) |
| SST460 | 2 | RS232 (optional RS485, RS422, CAN2.0, CANopen, Ethernet) |
※ 측정범위는 모든 모델 공통으로 ±5° / ±10° / ±15° / ±30° 중 선택합니다.
※ 모든 사양은 상온(25℃) 기준입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 공장 자동화(FA)
- 정밀 계측기기
- 선박
- 건설 기계
- 토목/건설
- 군사 프로젝트
- 항공우주

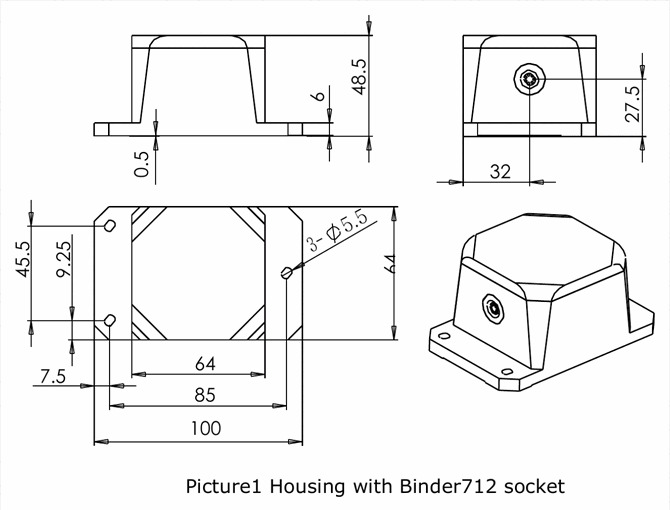

외형 치수 (Dimensions, mm)

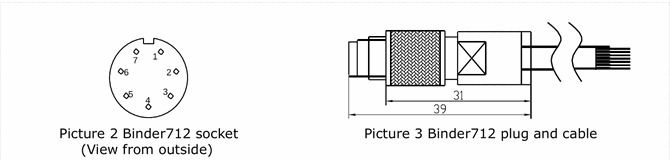

커넥터 (Binder712)
