GNSS 탑재 AHRS MEMS 관성센서
단종NAV440CA (GPS 기반 관성 시스템)
| 모델명 | NAV440CA |
|---|---|
| 브랜드 | MEMSIC |
| 제조사 | MEMSIC |
| 분류 | 자이로/관성/자기장센서 > GNSS 탑재 AHRS MEMS 관성센서 |
상태단종 제품제조사(MEMSIC) 단종으로 더 이상 공급되지 않습니다. 비슷한 사양의 대체 모델을 안내해 드립니다.
상세 정보
NAV440 항법시스템 (GPS)
GPS-aided AHRS 시스템 · MEMSIC
GPS를 탑재한 AHRS 시스템으로, 위치·속도·자세(Attitude)·방위(Heading)·각속도·가속도 정보를 RS232로 출력합니다.
무인 차량 컨트롤, 지상 차량의 안내, 항공기 시스템, 플랫폼 안정화 등에 사용됩니다.
자세 정확도< 0.2°
방위 정확도< 1.0°
위치 정확도< 2.5 m CEP
출력> 100 Hz
주요 특징
- 완벽한 GPS 탑재형 AHRS 시스템
- 정확도 < 0.2 deg
- 출력 데이터 > 100 Hz
- High-Range 센서 옵션 (400 deg/sec, 10 g)
- WAAS, EGNOS GPS 가능
- 저전력 소모율 < 4 W
- 높은 안정성, MTBF > 25,000 Hour
- 아날로그 출력 옵션
- 단단하고 실링된 케이스
- DO-160D 환경인증
사양 (Specifications)
Position / Velocity
| Position Accuracy (m CEP) | < 2.5 |
|---|---|
| X,Y Velocity Accuracy (m/s rms) | 0.4 |
| Z Velocity Accuracy (m/s rms) | 0.5 |
| 1PPS Accuracy (ns) | ± 50 |
Heading
| Range (°) | ± 180 |
|---|---|
| Accuracy (°) | < 1.0 |
| Resolution (°) | < 0.02 |
Attitude
| Range: Roll, Pitch (°) | ± 180, ± 90 |
|---|---|
| Accuracy (°) | < 0.2 |
| Resolution (°) | < 0.02 |
Angular Rate
| Range: Roll, Pitch, Yaw (°/sec) | ± 200 (± 400 option available) |
|---|---|
| Bias Stability In-Run (°/hr) | < 10 |
| Bias Stability Over Temp (°/sec) | < 0.02 |
| Resolution (°/sec) | < 0.02 |
| Bandwidth (Hz) | 25 |
Acceleration
| Input Range: X/Y/Z (g) | ± 4 (± 10 option available) |
|---|---|
| Bias Stability In-Run (mg) | < 1 |
| Bias Stability Over Temp (mg) | < 4 |
| Resolution (mg) | < 0.5 |
| Bandwidth (Hz) | 25 |
모델 종류
| Model | Description |
|---|---|
| NAV440CA-200-1 | GPS-Aided AHRS with Standard GPS Antenna |
| NAV440CA-200-2 | GPS-Aided AHRS with High Gain GPS Antenna |
| NAV440CA-400-1 | GPS-Aided AHRS (High Range) with Standard GPS Antenna |
| NAV440CA-400-2 | GPS-Aided AHRS (High Range) with High Gain GPS Antenna |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

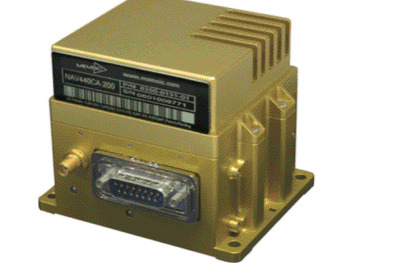

제품 사진
적용 분야
- 무인 차량 컨트롤
- 지상차량의 안내
- 항공기 시스템
- 플랫폼 안정화

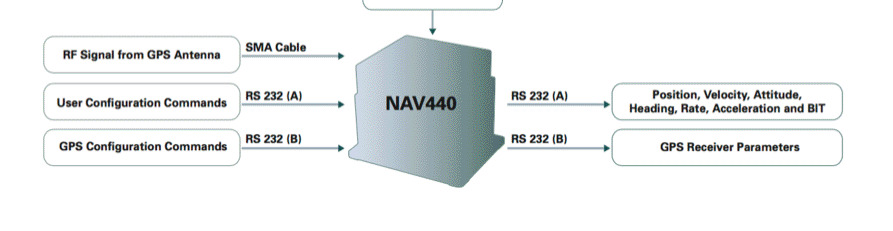

시스템 구성도
GPS 안테나 신호(SMA)와 사용자 설정 명령(RS232 A/B)을 입력받아 위치, 속도, 자세, 방위, 각속도, 가속도 및 BIT 정보를 RS232로 출력합니다. 전원 9~42 VDC @ 350 mA.

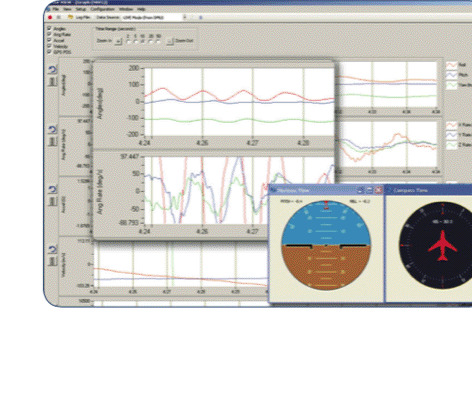

무료 소프트웨어 (NAV-VIEW 2.0)
설정 및 데이터 표시용 NAV-VIEW 2.0 소프트웨어를 무료로 제공합니다.
