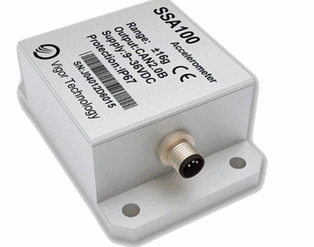

SSA100 MEMS 가속도계
MEMS 가속도계 이며 다양한 옵션으로 주문이 가능 힙니다.
| 모델명 | SST810 inclinometer |
|---|---|
| 브랜드 | Shanghai Vigor Intellisesne |
| 제조사 | Shanghai Vigor Intellisesne |
| 분류 | 자이로/관성/자기장센서 > 각속도 6자유도 센서 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SSA100 실시간 FFT 진동/가속도 센서
MEMS 진동 센서 · RS232/RS485/RS422/CAN/Ethernet 출력 · Vigor Technology
SSA100은 온라인 FFT 분석 기능을 내장하여 단축·2축·3축 진동 주파수와 가속도 데이터를 RS232 / RS485 / RS422 / CAN2.0 / CANopen / Ethernet으로 직접 출력하는 MEMS 진동 센서입니다.
고가의 데이터 수집 장비나 별도의 분석 소프트웨어 없이도, 현장에서 측정 대상물의 진동 상태를 실시간으로 정확하게 파악할 수 있습니다.
고속 처리 칩을 내장하여 원신호와 주파수 신호를 실시간으로 수집·처리·분석하며, 전체 데이터 처리 시간은 단 1 ms 이내입니다.
동일 계열 진동센서의 횡감도 오차가 통상 ±3%FS 수준인 것과 비교해, SSA100은 ≤1.5%FS(기본)의 실측 정확도를 갖춘 가성비 높은 진동 측정 제품입니다.
측정범위±1 ~ ±16 g
진동 주파수0 ~ 1,000 Hz
횡감도≤ ±1.5 %FS
보호등급IP67
주요 특징
- 실시간 FFT 분석 내장, 진폭·주파수 데이터 직접 출력
- MEMS 가속도 센서, 단축/2축/3축 선택 가능
- 최대 가속도 범위 ±16 g, 진동 주파수 범위 0 ~ 1.0 kHz
- 횡감도(Cross-axis) ≤ ±1.5%FS, ±1%FS·±0.5%FS·±0.1%FS 옵션
- 비직선성(Non-linearity) ≤ 0.5%FS
- 가속도 또는 진동 주파수 알람 임계값 설정 가능
- 하이패스 필터 내장, 로우패스·밴드패스 필터 옵션
사양 (Specifications)
가속도 측정 (Acceleration Measurement)
| Range | ±1 g | ±2 g | ±4 g | ±8 g | ±16 g |
|---|---|---|---|---|---|
| 분해능 (Resolution) | 0.1 mg | 0.25 mg | 0.5 mg | 1 mg | 2 mg |
| 응답 주파수 | 0 ~ 1,000 Hz | 0 ~ 1,000 Hz | 0 ~ 1,000 Hz | 0 ~ 1,000 Hz | 0 ~ 1,000 Hz |
| 비직선성 (Nonlinearity) | < ±0.5 %FS | < ±0.5 %FS | < ±0.5 %FS | < ±0.5 %FS | < ±0.5 %FS |
진동 주파수 측정 (Vibration Frequency Measurement)
| 범위 (Range) | 0 ~ 1,000 Hz |
|---|---|
| 정확도 (Accuracy) | < ±5 % |
| 분해능 (Resolution) | 0.1 Hz |
일반 사양 (General)
| 횡감도 (Cross-axis Sensitivity) | 기본 ≤ ±1.5 %FS, 옵션 ≤ ±1 %FS · ≤ ±0.5 %FS · ≤ ±0.1 %FS |
|---|---|
| 영점 오프셋 (Zero Offset) | ±5 mg @ 25℃, ±2 g 범위 기준 (현장 조정 가능) |
| 오프셋 온도드리프트 계수 | ±0.5 mg/K |
| 감도 온도드리프트 | ±0.01 %FS/K |
| 측정 축수 (Measurement Axis) | 1축 / 2축 / 3축 |
| 디지털 필터 (Digital Filter) | Low Pass : 10·20·40·75·150·300·600·1200 Hz 중 조정 가능 High Pass : 1 Hz (옵션) Bandpass : 0.2 ~ 300 Hz (옵션) |
| 출력 인터페이스 | RS232, RS485, RS422, CAN2.0, CANopen, Ethernet |
| 출력 데이터 | 가속도 & 진동 주파수 |
| 갱신 주기 (Refresh Rate) | 50 ~ 400 Hz |
| 전원 (Power Supply) | 24 ±5 VDC, ≤ 200 mA |
| 동작 온도 | -40 ~ +85 ℃ |
| 보관 온도 | -40 ~ +85 ℃ |
| EMC | GBT17626 준거 |
| 절연 저항 | ≥ 100 MΩ |
| MTBF | 10 년 |
| 내충격 (Shock) | 1,500 g @ 1 ms, 3축, Half-sine |
| 내진동 (Vibration) | 4 g rms, 20 ~ 2,000 Hz, Sine |
| 방수방진 등급 | IP67 |
| 커넥터 | M12, 8핀 소켓 |
| 중량 | ≤ 150 g (커넥터·케이블 제외) |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 건설·산업 기계
- 레이더/안테나 구동부 모니터링
- 과학 연구 및 교육
- 자동차
- 공장 자동화(FA)
- 토목/건설
- 조선/선박
- 철도 운송

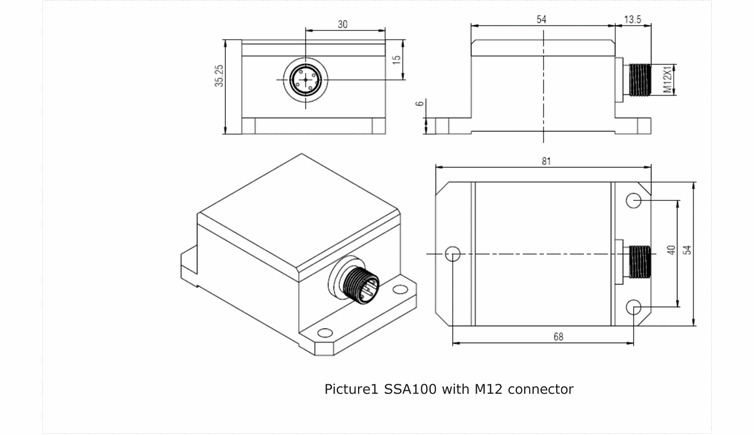

외형 치수 (Dimensions, mm)

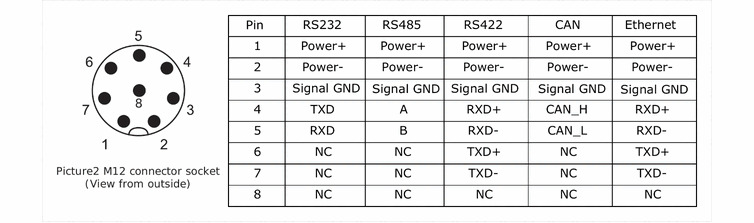

결선도 및 핀 배열 (Wiring)
M12, 8핀 커넥터 소켓(외부에서 바라본 기준)이며, 선택한 출력 인터페이스에 따라 4~7번 핀의 신호가 배치됩니다.

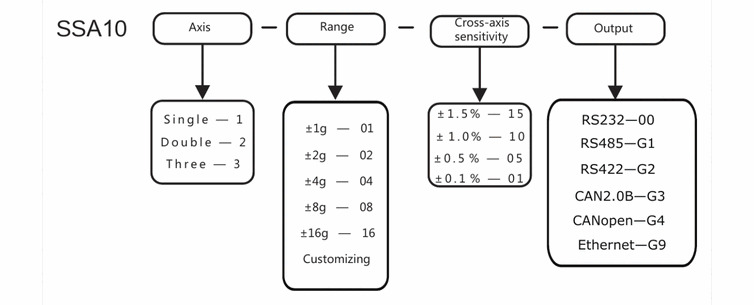

주문 정보 (Ordering Information)
축수 · 측정범위 · 횡감도 옵션 · 출력 인터페이스를 조합하여 모델명을 구성합니다. (예 : SSA10-1-16-15-G3)
