각속도 6자유도 센서

각속도 6자유도 측정센서

분류	자이로/관성/자기장센서 > 각속도 6자유도 센서

가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.

이메일로 견적 요청 전화 문의 02-2047-0380

상세 정보

각속도 및 6DoF(6자유도) 센서

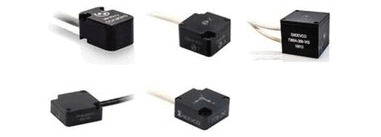

Endevco 7310A · 7330 · 7360A · 773A · 776

엔데브코(Endevco)의 각속도 센서 7310A, 7330, 7360A는 독자적인 실리콘 MEMS 자이로스코프 기술과 전용 전자회로·패키징을 적용하여, 강한 충격과 진동 환경에서도 안정적인 센싱 성능을 제공합니다.

정밀한 각속도 측정이 필요한 자동차 안전시험 및 각종 시스템 설계에 적합합니다.

각속도 범위±100 ~ ±18,000 °/s

충격 한계5,000 ~ 10,000 g

구성1축 · 3축 · 6DoF

제조사Endevco

사양 (Specifications)

6DoF(6자유도) 센서 라인업

구분	7310A	7330	7360A	773A	776
설명	각속도 센서	트라이액셜 각속도 센서	6자유도(6DoF) 센서	트라이액셜 정전용량형 가속도계	트라이액셜 압저항형 가속도계
측정범위 (Linear Range)	±100 / ±500 / ±1,500 / ±6,000 / ±8,000 / ±12,000 / ±18,000 deg/sec	(7310A와 동일)	가속도계 : ±2 / ±10 / ±50 / ±200 / ±500 g 각속도 : ±100 / ±500 / ±1,500 / ±8,000 / ±12,000 / ±18,000 deg/sec	±8 / ±15 / ±50 / ±100 / ±200 g	±2000 g
감도 (Sensitivity)	20 / 4 / 1.333 / 0.333 / 0.25 / 0.167 / 0.111 mV/deg/sec	(7310A와 동일)	가속도계 : 1000 / 200 / 40 / 10 / 4 mV/g 각속도 : 20 / 4 / 1.333 / 0.25 / 0.167 / 0.111 mV/deg/sec	250 / 133 / 40 / 20 / 10 mV/g	0.30 mV/g
주파수 범위 (Hz)	0-1000(×4) / 0-2000 / 0-2000 (+1dB/-3dB)	(7310A와 동일)	가속도계 : 0-300 / 0-1500 / 0-1800 / 0-1800 (±1dB) 각속도 : 0-1000(×4) / 0-2000 / 0-2000 (+1dB/-3dB)	0-450 / 0-450 / 0-750 / 0-1200 (±5%)	0-5000 (±5%)
충격 한계 (g)	5,000	5,000	5,000	10,000	10,000

※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

제품 사진

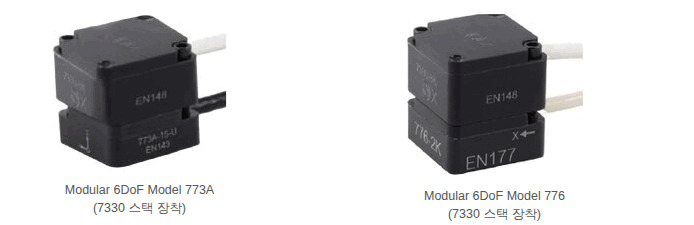

Modular 6DoF Model 773A / 776 (7330 스택 장착)

적용 분야

차량 동역학 시험
항공기 비행 시험
우주선 및 위성
미사일 시험
자동차 전복 시험

6DoF(6자유도) 센서 라인업

773A·776 트라이액셜 가속도계와 7330 트라이액셜 각속도 센서를 모듈 방식으로 조합하면 가장 작은 크기의 커스텀 6DoF 센서를 구성할 수 있습니다. 500 g 레인지가 필요하거나 단일 패키지를 선호하는 경우에는 6축을 한 번에 담은 7360A를 사용합니다.

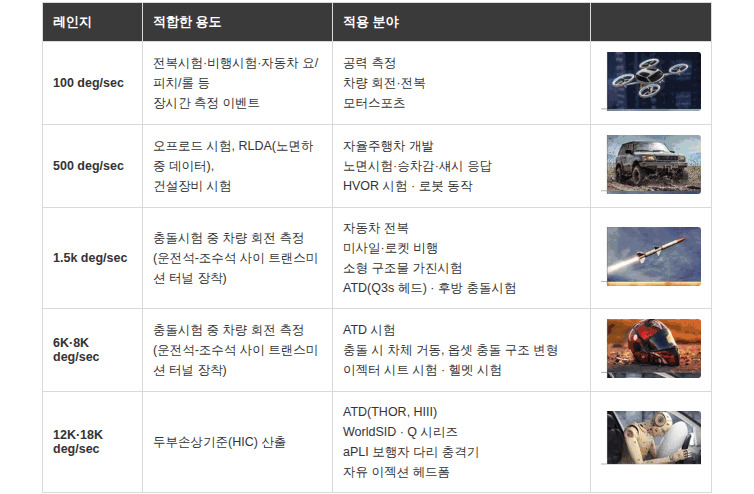

각속도 레인지별 적용 가이드

측정하려는 각속도 범위에 따라 적합한 활용 분야가 달라집니다. 아래 가이드를 참고하여 시험 목적에 맞는 레인지를 선택하세요.

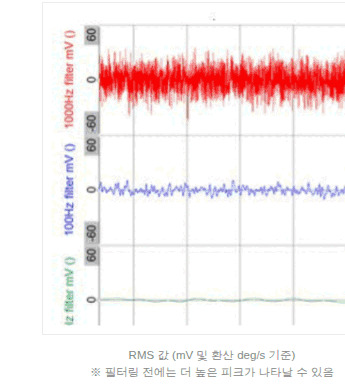

필터링 권장사항

MEMS 자이로스코프는 구동 주파수의 특성상 대역 전반에 걸쳐 노이즈가 발생할 수 있습니다. 엔데브코 자이로는 대역폭이 넓어 고속·충격 응용에 적합하며, 상대적으로 느린 응용에서는 필터링으로 잔류 노이즈를 줄일 수 있습니다. 아래는 100 deg/s 자이로를 10 kHz로 샘플링한 뒤 1 kHz, 100 Hz, 10 Hz로 저역통과 필터링한 예시로, 필터 레벨이 낮아질수록 잔류 노이즈가 뚜렷하게 감소합니다.
