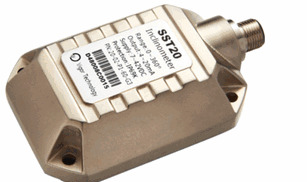

SST20 저가형 MEMS 경사계
경제형 1·2축 경사계 · M12 커넥터 · IP67 · Vigor Technology
SST20 경사계는 Vigor의 첨단 경사 측정 기술을 바탕으로, 저비용·고신뢰성·대량 적용 요구를 충족하도록 설계되어 우수한 가격 대비 성능을 제공합니다.
범용 양산 부품, 다이캐스팅 알루미늄 합금 하우징, 범용 고신뢰성 M12-5핀 산업용 커넥터, 완전 에폭시 밀봉(IP67)을 채택하였으며, 자동 검사·교정 장비를 통해 납품 속도와 제품 일관성을 동시에 확보합니다.
CAE/EDA 시뮬레이션, 하우징·PCB 모달 시험, 부품·펌웨어 종합 성능·기능 시험, MIL/EN/ISO/IEC 표준 기반의 내구성·신뢰성 강화 기술이 적용되었으며, 분해 없이 원격 진단이 가능하고 MTBF 10년 이상과 우수한 EMC 성능을 갖추고 있습니다.
측정범위±5° ~ 0~360°
정확도±0.07° (디지털)
갱신주기최대 50 Hz
보호등급IP67
주요 특징
- 저비용·고성능으로 대량 적용에 적합
- 최대 갱신주기 50 Hz, 최대 응답주파수 10 Hz
- 횡감도 오차 ±0.5%FS, 정확도 ±0.15° 또는 ±0.07°
- 수평 / 수직 / 거꾸로 설치 등 다양한 설치 방식 지원
- 설치 오차 자동 보정
- IP67 방수방진 등급
- 9 ~ 36 VDC 전원, 자동차 배터리에 직접 연결 가능
- 동작 중 1500 g 충격에도 견딤
- OEM 맞춤 제작 가능, MIL/EN/DIN/ISO/IEC 시험 규격 대응
사양 (Specifications)
주요 사양 (Specifications)
| 측정범위 (Range) | ±5° / ±10° / ±15° / ±30° / ±45° / ±60° / ±90° / 0 ~ 360°(단축 기준 ±180°) |
|---|---|
| 정확도 (Accuracy) | 디지털 출력 ±0.07° @ -15 ~ 50℃ · 아날로그 출력 ±0.15° @ -15 ~ 50℃ |
| 분해능 (Resolution) | 0.01° |
| 횡감도 (Cross-axis Sensitivity) | ±0.5 %FS |
| 반복성 (Repeatability) | 디지털 출력 ±0.02° · 아날로그 출력 ±0.05° |
| 오프셋 (Offset) | 디지털 출력 ±0.02° · 아날로그 출력 ±0.05° |
| 측정 축수 | 1축 또는 2축 |
| 대역폭 (Bandwidth) | 3 Hz (최대 10 Hz) |
| 응답시간 | 0.3 초 @ t90 |
| 갱신주기 (Refresh Rate) | 5 Hz (최대 50 Hz) |
| 콜드스타트 워밍업 시간 | 60 초 |
| 기능 (Function) | 영점 조정, 보드레이트 설정, 갱신주기 설정, 영점 보정, 대역폭 설정, ID 주소 설정 |
| 출력 (Output) | CAN2.0B : ISO11898-2 준거, 트위스티드페어, 5k ~ 1Mbit/s, 최대 127노드, 케이블 최대 10 km, 고속 광절연 내장 CANopen : DS301/DS303/DS305 준거, CiA 410 프로토콜, 5k ~ 1Mbit/s, 최대 127노드, 케이블 최대 10 km, 고속 광절연 내장 전압 출력 : 0.5 ~ 4.5 VDC, 출력저항 0.3 Ω, 부하 임피던스 < 100 Ω 전류 출력 : 4 ~ 20 mA, 출력저항 50 MΩ, 부하 임피던스 < 400 Ω RS485 출력 : 9600 bps(조정가능), 8 데이터비트, 1 스타트비트, 1 스톱비트, 패리티 없음 |
| 전원 (Power Supply) | RS485/CAN/CANopen 출력 소비전류 ≤ 15 mA @ 9 ~ 36 VDC (무부하) 전압/전류 출력 소비전류 ≤ 25 mA @ 9 ~ 36 VDC (무부하) |
| 동작 온도범위 | -40 ~ 85℃ |
| 보관 온도범위 | -40 ~ 85℃ |
| EMC | EN61000 및 GBT17626 준거 |
| 절연저항 | ≥ 100 MΩ |
| MTBF | 10 년 |
| 내충격 (Shock) | 100 g @ 11 ms, 3축, Half-sine |
| 내진동 (Vibration) | 8 grms, 20 ~ 2,000 Hz |
| 방수방진 등급 | IP67 |
| 커넥터 | M12-5핀 소켓 |
| 중량 | ≤ 200 g (커넥터 · 케이블 제외) |
결선도 (Wiring)
| Pin | Wire color | RS232 | RS485 | CAN | Current | Voltage |
|---|---|---|---|---|---|---|
| 1 | Red | Power+ | Power+ | Power+ | Power+ | Power+ |
| 2 | Black | Power- | Power- | Power- | Power- & Signal GND | Power- & Signal GND |
| 3 | Blue | TXD | A | CAN-H | Ix | Vx |
| 4 | Brown | RXD | B | CAN-L | Iy | Vy |
| 5 | Green | Signal GND | Signal GND | CAN-GND | Teach-in | Teach-in |
※ 모든 사양은 상온(25℃) 기준입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 건설기계
- 자동차/트럭/차량
- 선박
- 태양광/풍력 에너지
- 레이더/안테나 모션 모니터링
- 토목공사
- 산사태
- 통신/전력탑 모니터링

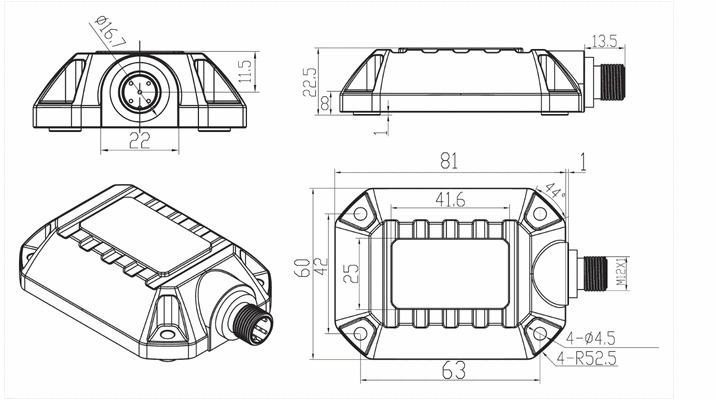

외형 치수 (Dimensions, mm)

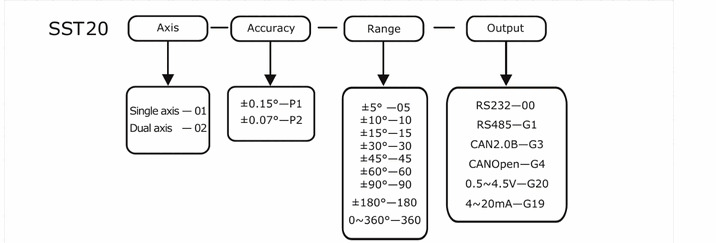

주문 정보 (Ordering Information)
축수 · 정확도 · 측정범위 · 출력 타입에 따라 모델 번호가 구성됩니다. (예: 2축, ±60°, ±0.07°, CAN2.0B 출력 → SST20-02-P2-60-G3)
