일반형 스트레인 게이지
일반형 스트레인 게이지 - 062UV
| 제조사 | VISHAY |
|---|---|
| 분류 | 스트레인게이지(응력) > 일반형 스트레인 게이지 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
일반형 스트레인 게이지 062UV
Shear/Torque Pattern · 2소자 90° 로제트 · Micro-Measurements (Vishay)
토크와 전단 변형률 측정을 위한 2소자 90° 로제트입니다. 두 섹션은 공통 전기 연결을 가지며, 노출된 솔더 탭 면적은 0.04 x 0.07 in (1.0 x 1.8 mm)입니다.
형식Shear/Torque Pattern
저항350 / 500 Ω
게이지 길이1.57 ES mm
시리즈CEA
사양 (Specifications)

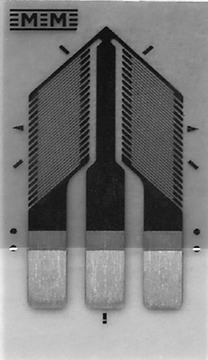

게이지 구성 (Gage Pattern Data)
| Gage Designation | 저항 (Ω) | 옵션 |
|---|---|---|
| CEA-XX-062UV-350 | 350 ± 0.4% | P2 |
| CEA-XX-062UV-500 | 500 ± 0.4% | P2 |
게이지 치수 (Gage Dimensions)
| 단위 | Gage Length | Overall Length | Grid Width | Overall Width | Matrix Length | Matrix Width |
|---|---|---|---|---|---|---|
| inch | 0.062 ES | 0.330 CP | 0.063 ES | 0.160 CP | 0.42 | 0.23 |
| mm | 1.57 ES | 8.38 CP | 1.60 ES | 4.06 CP | 10.7 | 5.8 |
게이지 시리즈 (Gage Series Data)
| 시리즈 | 설명 | Strain Range | Temperature Range |
|---|---|---|---|
| CEA | Universal general-purpose strain gages | ±3% | -100 ~ +350 °F (-75 ~ +175 °C) |
※ XX 자리에는 원하는 S-T-C(자기온도보상) 번호를 넣어 주문합니다. ES = Each Section, CP = Complete Pattern, S = Section, M = Matrix.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
