일반형 스트레인 게이지
일반형 스트레인 게이지- 062TV
| 브랜드 | VISHAY |
|---|---|
| 제조사 | VISHAY |
| 분류 | 스트레인게이지(응력) > 일반형 스트레인 게이지 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
일반형 스트레인 게이지 062TV
Shear/Torque Pattern · 2소자 90° 토크 게이지 · Micro-Measurements (Vishay)
2소자 90° 토크(Torque) 게이지입니다. 축의 비틀림(토크)이나 전단 변형률 측정에 사용합니다.
형식Shear/Torque Pattern
저항350 / 500 Ω
게이지 길이1.57 ES mm
시리즈EA · SA · SK
사양 (Specifications)

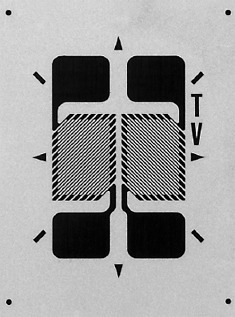

게이지 구성 (Gage Pattern Data)
| Gage Designation | 저항 (Ω) | 옵션 |
|---|---|---|
| EA-XX-062TV-350 | 350 ± 0.2% | E, L, LE |
| SA-XX-062TV-350 | 350 ± 0.4% | E, L, LE |
| SK-XX-062TV-350 | 500 ± 0.4% | E, L, LE |
게이지 치수 (Gage Dimensions)
| 단위 | Gage Length | Overall Length | Grid Width | Overall Width | Matrix Length | Matrix Width |
|---|---|---|---|---|---|---|
| inch | 0.062 ES | 0.175 CP | 0.055 ES | 0.115 CP | 0.27 | 0.21 |
| mm | 1.57 ES | 4.45 CP | 1.40 ES | 2.92 CP | 6.9 | 5.3 |
게이지 시리즈 (Gage Series Data)
| 시리즈 | 설명 | Strain Range | Temperature Range |
|---|---|---|---|
| EA | Constantan foil in combination with a tough, flexible, polyimide backing | ±3% | -100 ~ +350 °F (-75 ~ +175 °C) |
| SA | Fully encapsulated constantan gages with solder dots | ±2% | -100 ~ +400 °F (-75 ~ +205 °C) |
| SK | Fully encapsulated K-alloy gages with solder dots | ±1.5% | -452 ~ +450 °F (-269 ~ +230 °C) |
※ XX 자리에는 원하는 S-T-C(자기온도보상) 번호를 넣어 주문합니다. ES = Each Section, CP = Complete Pattern, S = Section, M = Matrix.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
