USB 디지털 가속도계
USB 디지털 정밀형 가속도계 333D01

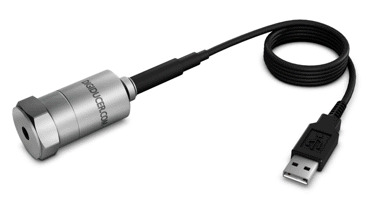

333D01 가속도계 (USB 인터페이스)
| 모델명 | 333D01 |
|---|---|
| 브랜드 | Digiducer |
| 제조사 | Digiducer |
| 영문명 | USB Digital Acceletometr 333D01 |
| 분류 | 가속도센서 > USB 디지털 가속도계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
333D01 USB 디지털 가속도계
노트북에 바로 연결 · 간단한 데이터 수집
333D01은 고해상도, 넓은 주파수 범위의 압전형 가속도계를 단단한 케이스에 넣고, 내부에 디지털 수집 장치를 갖춘 USB 가속도계입니다.
별도의 데이터 수집장치 없이 PC나 태블릿에 USB로 바로 연결하여 진동 데이터를 저장할 수 있습니다.
측정범위±20 g / ±10 g
주파수범위2 ~ 8,000 Hz (±5%)
ADC24 bit 내장
인터페이스USB 2.0
주요 특징
- 견고한 하우징의 압전형 가속도계
- 다이나믹 측정 범위
- 데이터 수집장치가 필요 없음
- 24 bit 내부 ADC
- 8 kHz까지 flat response
- PC 또는 태블릿으로 진동데이터 저장
사양 (Specifications)
성능 (Performance)
| 항목 | English | SI |
|---|---|---|
| Sensitivity ¹ ² | Ch A: 4.3 % FSV/g Ch B: 8.4 % FSV/g | Ch A: 0.44 % FSV/m/s² Ch B: 0.86 % FSV/m/s² |
| Measurement Range ³ | Ch A: ±20 g pk Ch B: ±10 g pk | Ch A: ±196 m/s² Ch B: ±98 m/s² |
| ADC Bandwidth (-3dB) | 9.3 ~ 137,400 cpm | 0.155 ~ 22,900 Hz |
| Frequency Range (±5%) ³ | 120 ~ 480,000 cpm | 2 ~ 8,000 Hz |
| Frequency Range (±10%) ³ | 90 ~ 660,000 cpm | 1.5 ~ 11,000 Hz |
| Frequency Range (±3dB) ³ | 54 ~ 900,000 cpm | 0.9 ~ 15,000 Hz |
| Resonant Frequency | ≥ 1,500,000 cpm | ≥ 25,000 Hz |
| Mounted Resonance ³ | 1,044,000 cpm | 17,400 Hz |
| Mounted Resonance Amplification ³ | 200 % | 200 % |
| Broadband Resolution ¹ (1 ~ 10,000 Hz) | 0.0025 g pk | 0.0245 m/s² pk |
| Non-Linearity ⁴ | ≤ 2 % | ≤ 2 % |
| Transverse Sensitivity ³ | ≤ 5 % | ≤ 5 % |
사용 환경 (Environmental)
| 항목 | English | SI |
|---|---|---|
| Overload Limit (Shock) | 7,000 g pk | 68,647 m/s² pk |
| Temperature Range | 14 ~ 158 °F | -10 ~ +70 °C |
| Temperature Coefficient | 0.10 % / °F | 0.18 % / °C |
전기적 특성 (Electrical)
| Communication Standard | USB 2.0 Full Speed |
|---|---|
| Power Consumption ³ | ≤ 45 mA |
| Internal ADC | 24 bit |
| Supported Sample Rates | 24 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz 16 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz |
기계적 특성 (Physical)
| 항목 | English | SI |
|---|---|---|
| Size — Hex | 1.0 in | 25.4 mm |
| Size — Height | 2.6 in | 66.0 mm |
| Weight | 4.62 oz | 131 g |
| Mounting Thread | 1/4-28 UNF | 1/4-28 UNF |
| Mounting Torque | 2 ~ 5 lbf·ft | 2.7 ~ 6.8 N·m |
| Sensing Element | Piezoelectric Ceramic | Piezoelectric Ceramic |
| Sensing Geometry | Shear | Shear |
| Housing Material | Stainless Steel | Stainless Steel |
| Sealing | Welded Hermetic | Welded Hermetic |
| Electrical Connector | USB Type A Male | USB Type A Male |
| Electrical Connection Position | Top | Top |
| Cable (Integral) Length | 9.6 ft | 2.9 m |
※ ¹ Conversion Factor 1 g = 9.80665 m/s² · ² FSV = Full Scale Value · ³ Typical · ⁴ Zero-based, least square straight line method. 모든 사양은 상온 기준입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

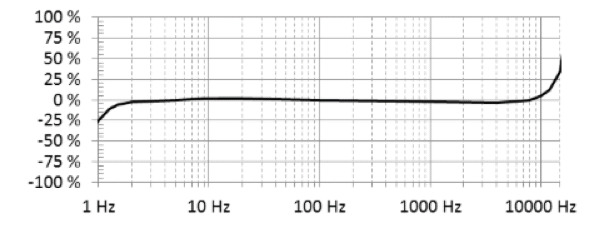

주파수 응답특성 곡선
