SSA 100 가속도계 !! (신제품)
SSA100 정밀형 가속도계 / 다양한 주문 옵션
| 브랜드 | Vigor Technology |
|---|---|
| 제조사 | Vigor Technology |
| 분류 | 가속도센서 > 센서 케이블과 악세사리 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SSA100 가속도계
MEMS 진동센서 (Vibration Sensor) · Vigor Technology
실시간 FFT를 내장하여 주파수와 진폭 데이터를 직접 출력하는 MEMS 가속도계입니다.
1·2·3축 옵션과 다양한 디지털 출력(RS232/RS485/RS422/CAN/Ethernet)을 지원하며, IP67 등급으로 산업 현장 모니터링에 적합합니다.
측정범위±1 ~ ±16 g
주파수범위0 ~ 1,000 Hz
보호등급IP67
출력RS232/485/422 · CAN · Ethernet
주요 특징
- 실시간 FFT 내장, 주파수와 진폭 데이터 출력
- MEMS 가속도계 (1, 2, 3축 옵션)
- 최대 가속도 범위 ±16 g
- 주파수 범위 0 ~ 1.0 kHz
- 교차축 감도 ≤ ±1.5%FS (옵션: ±1%, ±0.5%, ±0.1%FS)
- 비선형성 ≤ 0.5%FS
- 가속도·진동에 대한 경고 세팅 가능
- 하이패스 필터 내장 (로우패스·밴드패스 필터 옵션)
사양 (Specifications)
가속도 측정 (Acceleration)
| Range | ±1 g | ±2 g | ±4 g | ±8 g | ±16 g |
|---|---|---|---|---|---|
| Resolution | 0.1 mg | 0.25 mg | 0.5 mg | 1 mg | 2 mg |
주요 사양
| Response frequency | 0 ~ 1,000 Hz |
|---|---|
| Nonlinearity | < ±0.5 %FS |
| Vibration frequency measurement | Range 0 ~ 1,000 Hz · Accuracy < ±5% · Resolution 0.1 Hz |
| Cross-axis sensitivity | Default ≤ ±1.5%FS, optional ≤ ±1%FS, ≤ ±0.5%FS, ≤ ±0.1%FS |
| Zero offset | ±5 mg @25℃ @±2 g range, adjustable on site |
| Offset temperature drift | ±0.5 mg/K |
| Sensitivity temperature drift | ±0.01 %FS/K |
| Measurement axis | 1 or 2 or 3 axis |
| Digital filter | Low pass: 10, 20, 40, 75, 150, 300, 600, 1200 Hz (adjustable) High pass: 1 Hz (optional) Bandpass: 0.2 ~ 300 Hz (optional) |
| Output interface | RS232, RS485, RS422, CAN2.0, CANopen, Ethernet |
| Output data | Acceleration & Vibration frequency |
| Refresh rate | 50 ~ 400 Hz |
| Power supply | 24 ± 5 VDC, ≤ 200 mA |
| Operation temperature | -40 ~ 85 ℃ |
| Storage temperature | -40 ~ 85 ℃ |
| EMC | According GBT17626 |
| Insulation resistance | ≥ 100 MΩ |
| MTBF | 10 years |
| Shock | 1500 g @1 ms, three-axis, half-sine |
| Vibration | 4 grms, 20 ~ 2000 Hz, sine |
| Protection | IP67 |
| Connecting | M12-8Pin socket |
| Weight | ≤ 150 g (without connector and cable) |
커넥터 결선 (M12 8핀)
| Pin | RS232 | RS485 | RS422 | CAN | Ethernet |
|---|---|---|---|---|---|
| 1 | Power+ | Power+ | Power+ | Power+ | Power+ |
| 2 | Power- | Power- | Power- | Power- | Power- |
| 3 | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND |
| 4 | TXD | A | RXD+ | CAN_H | RXD+ |
| 5 | RXD | B | RXD- | CAN_L | RXD- |
| 6 | NC | NC | TXD+ | NC | TXD+ |
| 7 | NC | NC | TXD- | NC | TXD- |
| 8 | NC | NC | NC | NC | NC |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 엔지니어링 기계류, 자동차, 선박
- 레이더/안테나 거동 모니터링
- 공장자동화, 기차레일 감시
- 과학 연구와 교육, 토목공학

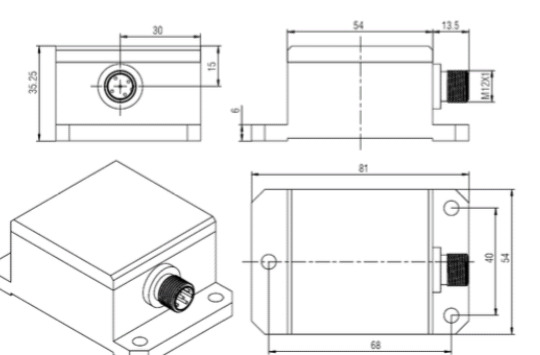

외형 치수
단위: mm

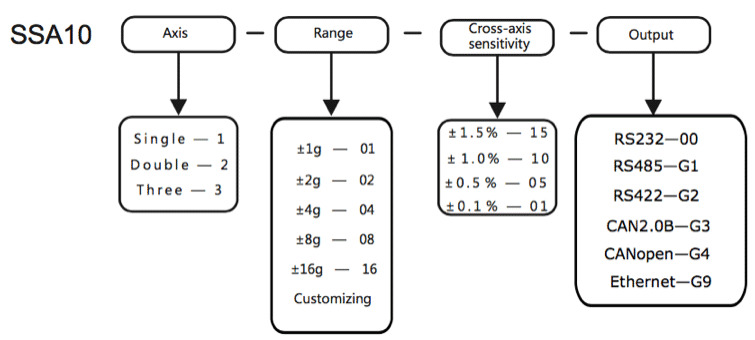

모델 선정 방법
SSA10 □ - □ - □ - □ 형식으로 축 수(1/2/3), 측정범위(01/02/04/08/16), 교차축 감도(15/10/05/01), 출력(00 RS232 · G1 RS485 · G2 RS422 · G3 CAN2.0B · G4 CANopen · G9 Ethernet)를 지정합니다.
M12 커넥터 핀 배치
커넥터를 바깥에서 본 모습입니다.
