7262A 압전저항형 가속도계

모델명	7262A
브랜드	Endevco
제조사	Endevco
영문명	Amplified output piezoresistive accelerometer Model 7262A
분류	가속도센서 > 가속도계 / 추천모델

가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.

이메일로 견적 요청 전화 문의 02-2047-0380

상세 정보

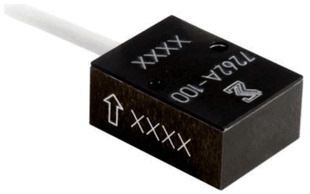

7262A 압전저항형 가속도계

증폭된 압전저항형(Piezoresistive) 가속도계 · Endevco

엔데브코(Endevco) 7262A는 증폭 출력과 내부 온도보상 기능을 갖춘 견고한 가스 댐핑 압전저항형 가속도계입니다.

DC까지 확장된 주파수 응답 특성으로 장시간 지속되는 과도 충격(long duration transient shock) 측정에 특히 적합합니다.

아노다이징 처리된 알루미늄 하우징을 적용하여 소형·경량이며, 일체형 케이블을 채용했습니다.

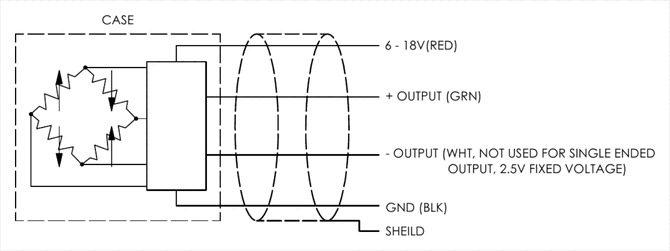

7262A는 10V 기준의 A2LA 공인 주파수 응답 교정(감도·ZMO 포함)이 표준 제공됩니다. 차동(differential) 또는 싱글엔디드(single-ended) 방식 중 선택하여 배선할 수 있으며, 차동 출력 범위는 ±0.5V(-100 전용) 또는 ±1.0V(-500·-1000 전용), 싱글엔디드 출력은 2.0~3.0V(-100 전용) 또는 1.5~3.5V(-500·-1000 전용, 2.5V 바이어스 전압 기준)입니다. (US patent 6,988,412)

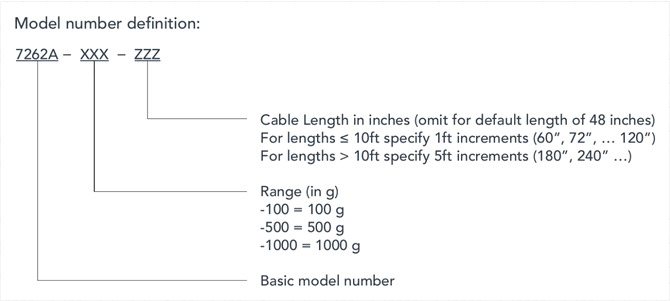

측정범위±100 / ±500 / ±1000 g

주파수 응답0 ~ 2,000 Hz

충격 한계10,000 g

보호등급IP67

주요 특징

전압 출력 방식의 견고한 압저항형 가속도계
DC 응답 및 넓은 대역폭
내부 온도보상 기능
옥외시험에 적합한 IP67 방수·방진
10,000 g 충격까지 견디는 내구성

사양 (Specifications)

동특성 (Dynamic Characteristics) · +24℃, 10 VDC 기준

항목	-100	-500	-1000
측정범위 (Range, g)	±100	±500	±1000
감도 (100Hz, 10g 기준, mV/g min/typ/max)	4 / 5 / 6	1.6 / 2.0 / 2.4	0.8 / 1.0 / 1.2
주파수 응답 (±5% 이내, Hz)	0 ~ 2000	0 ~ 2000	0 ~ 2000
비직선성 (%FSO typ)	±2	±2	±2
영점출력 (ZMO, mV max)	±50	±50	±50
횡감도 (% typ)	2	2	2
공진주파수 (Hz)	25,000	25,000	25,000
열영점편차 (-54~+121℃, %FSO typ/max)	±2 / ±4	±2 / ±4	±2 / ±4
열감도편차 (-54~+121℃, % typ/max)	±2 / ±4	±2 / ±4	±2 / ±4
출력 전기적 클리핑 (V)	±2.4	±2.4	±2.4
클리핑 대응 가속도 (g)	±480	±1200	±2400

전기적 특성 (Electrical)

워밍업 시간	전원 인가 후 100 ms 이내 1%FSO 정확도 도달 (2분 워밍업 권장)
여기 전압 (Excitation)	6 ~ 18 Vdc
출력 임피던스 (max)	200 ohm
소비 전류 (max)	5 mA
절연 저항	1 MΩ min (케이스-단자 간 20 Vdc 기준)
잔류 노이즈	500 µV RMS (0.5 Hz ~ 10,000 Hz)

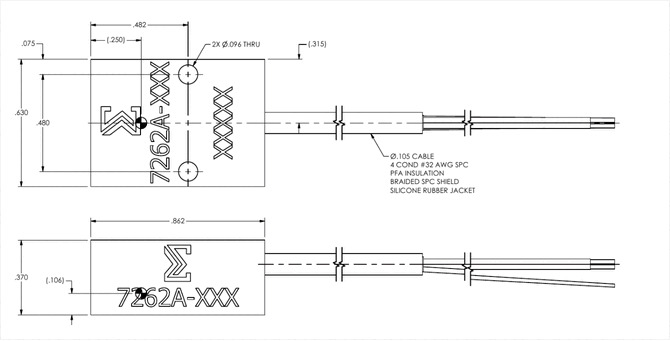

물리적 특성 (Physical)

케이스 재질	아노다이징 처리 알루미늄
케이블	일체형 4심 케이블(외경 0.105"), #32 AWG 테프론 절연, 실드, 실리콘 고무 자켓
장착 방식	2-56 고강도 스크류 2개 + #2 와셔 2개, 권장 체결토크 6 ±1 lbf-in (0.7 ±0.1 N·m)
중량	6 g

환경 특성 (Environmental)

가속도 한계 (전방향)	충격(Shock) 10,000 g
사용 온도	-54 ~ +121 ℃ (-65 ~ +250 ℉)
보관 온도	-54 ~ +121 ℃ (-65 ~ +250 ℉)
방수·방진	에폭시 밀봉, IP67
ESD 내성	JEDEC JS001 기준 Class 3B (8,000 V 초과) 충족

캘리브레이션 (Calibration)

교정 성적서	ISO 17025 교정 성적서 기본 포함
제공 항목	감도 (10 g, 100 Hz 기준) · ZMO · 주파수 응답 (20 ~ 2000 Hz, 100 Hz 기준)

표준 구성품 (Accessories)

EDVEH597	2-56 x 1/2" 소켓 헤드 캡 스크류 (2개)
EDVEHW200	Size 2 평와셔 (2개)
EDVEHM178	5/64" 육각렌치

※ 1차 공진(25 kHz)과 2차 공진(36 kHz)은 모두 엔데브코 고유의 멀티모드 댐핑 기술로 감쇠됩니다. 정밀도와 정확도 유지를 위해 엔데브코 정기 교정 서비스 이용을 권장합니다 (권장 주기·가격·소요기간은 문의). NIST로 소급 가능한 교정 데이터가 함께 제공됩니다.

※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
