Linarix 리니어센서 (LD0-DPC1B-2D2P-Y0CH2M)
Linarix 리니어센서 (LD0-DPC1B-2D2P-Y0CH2M)
| 모델명 | LD0-DPC1B-2D2P-Y0CH2M |
|---|---|
| 브랜드 | POSITAL |
| 제조사 | POSITAL |
| 영문명 | LD0-DPC1B-2D2P-Y0CH2M |
| 분류 | 리니어센서 > POSITAL 리니어센서 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
LINARIX 리니어 센서 LD0-DPC1B-2D2P-Y0CH2M
옵티칼 센서 · 2 m · 와이어 타입 · POSITAL
POSITAL LINARIX 와이어 타입(Draw-wire) 리니어 센서입니다. 2 m 스트로크의 옵티칼(광학식) 엔코더 방식이며 Profibus DP 인터페이스를 지원합니다.
스트로크2 m (최대 1.74 m)
방식옵티칼
정확도±0.02 % FSO
인터페이스Profibus DP
주요 특징
- 2 m 스트로크
- 옵티칼 타입 리니어센서
- Profibus DP 인터페이스
사양 (Specifications)
일반 특징
| Supply Voltage | 10 ~ 30 VDC (EN 50178 준수 전원) |
|---|---|
| Power Consumption | ≤ 2.5 W |
| Turn On Time | < 1 s |
| Operating Temperature | -40 ~ +85 °C (-40 ~ +185 °F) |
| Weight | 705 g (1.55 lb) |
| Protection Class (Encoder) | ≥ IP64 / IP65 |
| EMC: Emitted Interference | DIN EN 61000-6-4 |
| EMC: Noise Immunity | DIN EN 61000-6-2 |
기계적 특징
| Max. Measurement Length | 1.74 m |
|---|---|
| Wire Drum Circumference | 148.6 mm |
| Wire Material | Coated Polyamide Stainless Steel |
| Wire Diameter | 0.45 mm |
| Encoder Housing Material | Steel |
| Draw Wire Housing Material | Aluminum |
| Max. Speed of Wire Displacement | 2.0 m/s |
| Max. Wire Acceleration | 12.0 g |
| Max. Extension Force | 5.0 N |
| Min. Retraction Force | 3.5 N |
| Actuation Lifetime | 1.0 mio Cycles |
| Wire Mounting | Eyelet |
센서 특징
| Technology | Optical |
|---|---|
| Accuracy | ±0.02 % FSO |
| Repeatability | ±0.006 % FSO |
| Resolution (Encoder - Singleturn) | 12 bit |
| Resolution (Encoder - Multiturn) | 12 bit |
| Approx. Linear Resolution | 36.3 µm |
| Output Code | Binary |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

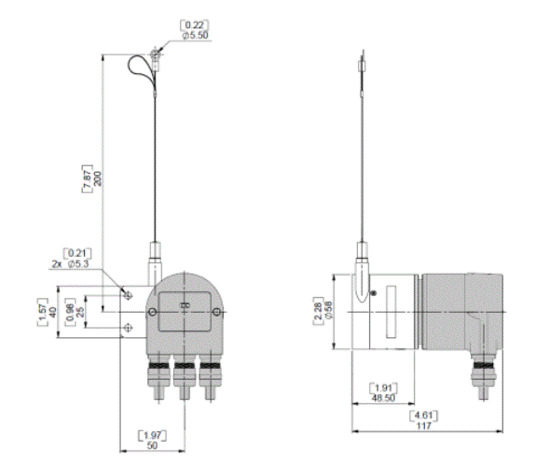

외형 치수 (Dimension Drawing)
