TF 토크 프랜지 센서
| 모델명 | TF Torque Sensor |
|---|---|
| 브랜드 | Magtrol |
| 제조사 | Magtrol |
| 영문명 | TF Torque Flange Sensor |
| 분류 | 토크센서 > 인라인(In-Line) 토크센서 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
TF 시리즈 토크 플랜지 센서
비접촉 HF 송신 토크 플랜지 측정 시스템 · Magtrol
TF 토크 플랜지 센서는 고정·회전축에서 정적, 동적 토크를 모두 측정합니다.
연소형 엔진, 전기모터, 기어박스 테스트 벤치, 파워트레인, 풍력 발전기 등에서 토크를 측정하기 위해 인라인 장착이 가능하며, 모니터링에도 사용합니다.
토크 범위50 ~ 150,000 N·m
정확도0.1 ~ 0.25%
보호등급IP42
전원24 VDC
주요 특징
- HF 송신기, 컨디셔너, 4 m 동축케이블, 측정 플랜지의 4가지로 구성된 완벽한 토크 플랜지 측정 시스템
- 원격을 통한 비접촉 신호 전송
- 토크 범위: 50 ~ 150,000 N·m
- 높은 정확도: 0.1% ~ 0.25%
- 과부하 용량: 최대 200%
- 측정범위: 200%
- 제동토크: 400%
- 소형이며 쉬운 사용의 2-마운트 설계
- 높은 비틀림 강성
- 베어링이 없어서 유지보수 및 마모성능이 좋음
- 노이즈와 충격에 강함
- 보호 등급: IP42
- 24 VDC 표준전원 공급장치
- 높은 온도 범위: 125 ℃
사양 (Specifications)
모델 선정 방법
| Model | 정격 토크 (N·m) | 과부하 용량 (% of R.T.) | 정확도 등급 | 최대 속도 (rpm) | 톱니 수 (Z) | 비틀림 강성 (N·m/rad) | 변형각 (°) |
|---|---|---|---|---|---|---|---|
| TF 210 | 50 | 200% | 0.1% | 17,000 | 70 | 7.16 x 10⁴ | 0.040 |
| TF 211 | 100 | 200% | 0.1% | 17,000 | 70 | 1.25 x 10⁵ | 0.046 |
| TF 212 | 200 | 200% | 0.1% | 17,000 | 70 | 2.05 x 10⁵ | 0.056 |
| TF 213 | 500 | 200% | 0.1% * | 13,000 | 91 | 7.16 x 10⁵ | 0.040 |
| TF 214 | 1,000 | 200% | 0.1% * | 13,000 | 91 | 9.55 x 10⁵ | 0.060 |
| TF 215 | 2,000 | 200% | 0.1% * | 10,000 | 113 | 2.86 x 10⁶ | 0.040 |
| TF 216 | 5,000 | 200% | 0.1% | 8,000 | 133 | 7.16 x 10⁶ | 0.040 |
| TF 217 | 10,000 | ‡ 150% | 0.1% | 8,000 | 133 | 1.25 x 10⁷ | 0.046 |
| TF 218 | 20,000 | 200% | 0.20 ~ 0.25% | 3,000 | 283 | 2.86 x 10⁷ | 0.040 |
| TF 219 | 50,000 | ‡ 180% | 0.20 ~ 0.25% | 3,000 | 283 | 6.82 x 10⁷ | 0.042 |
| TF 220 | 100,000 | ‡ 180% | 0.25 ~ 0.30% | 3,000 | 270 | 3.37 x 10⁸ | 0.017 |
주문 옵션
| Model Number | TF 2□□/0□1 (TF 210 ~ TF 220) |
|---|---|
| Speed Measurement | 1 = without (standard) / 2 = with (option) |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 연소형 엔진
- 전기모터
- 기어박스 테스트 벤치
- 파워트레인
- 풍력 발전기

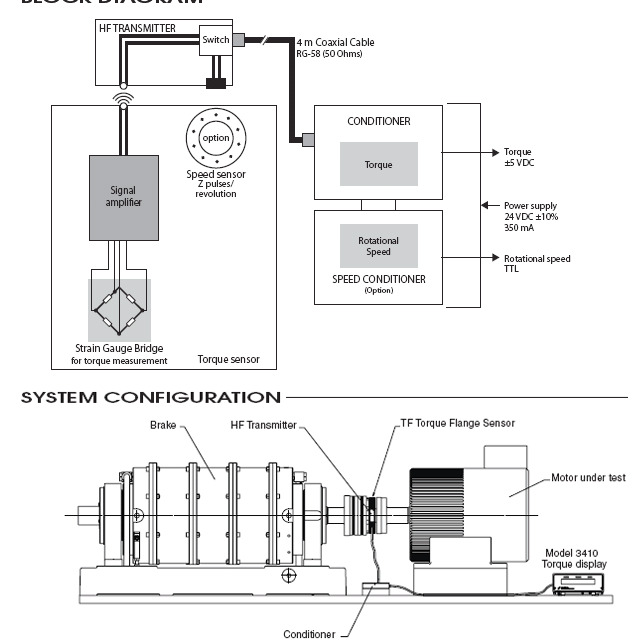

기본 시스템 구성 (Block Diagram · System Configuration)
토크센서(스트레인게이지 브리지 + 신호 앰프) → HF 송신기 → 4 m 동축케이블(RG-58) → 컨디셔너(토크 ±5 VDC 출력) / 스피드 컨디셔너(옵션, TTL 출력) · 전원 24 VDC ±10%, 350 mA

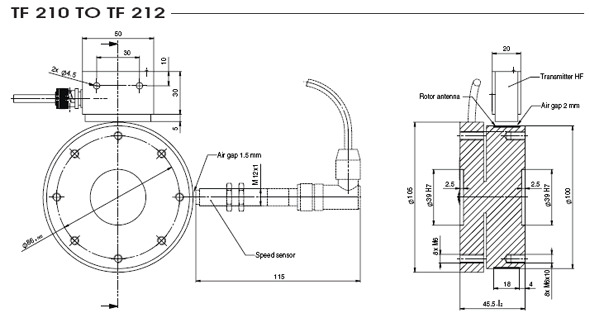

외형 치수 (TF 210 ~ TF 212)
